GANGRY MACHININGENCENTER MET BEWEGEN TABEL

NTB-serie Moving Table Gantry CNC hanteert internationaal gerenommeerde mechanische, hydraulische, elektrische en andere componenten, die van hoge kwaliteit, volwassen en betrouwbaar zijn .

Het hanteert Fanuc 0 I-MF CNC-systeem, dat eenvoudig te bedienen, onderhoud en reparatie is en kan lang stabiel worden . Het machinetool neemt kolomfixing en verplaatsbare werkbanklay-out aan .

The main components of the machine tool are optimized by finite element analysis to ensure that the machine tool has the characteristics of good stability and high rigidity. The machine tool is widely used in national key industries such as railways, military industry, automobiles, molds, machine tools, etc., and has been well received by many users.

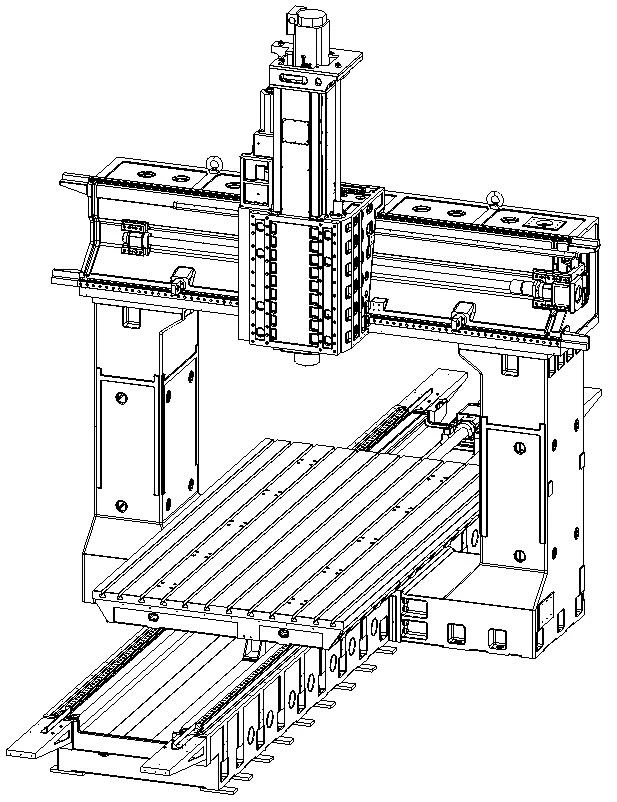

Structuur

Deze machine hanteert een kolomgefixed en werktabiel-bewegende lay-out . Het portaalframe bestaat uit twee kolommen met een grote sectie aan de linkerkant en rechts en een crossbeam met hoge rigiditeit . Het heeft een stabiele stijve structuur en uitstekende thermische symmetrie .

Om de nadelige effecten van de zwaartekracht te overwinnen, neemt dit bed een hydraulische balansstructuur aan in de z-richting . De z-richting gebruikt een grote binnendiameter hydraulische balanspijplijn om de bewegende snelheid van de bewegende delen te verhogen en kan de balans de balans aanpassen om het probleem van z-as te oplossen door plotselinge kracht te gebruiken en te gebruiken om te gebruiken .}}}}

131

Technische gegevens

ITem	Eenheid	NTB3020	NTB4023	NTB5025	NTB6030	NTB8035
Hartinfarct
X Axis	mm	3500	4500	5000	8500	8500
Y as	mm	2500	2900	3900	5000	5500
Z -as	mm	1100	1100	1250	1250	1500
Tafel
Tabelmaat	mm	3200×2000	4200×2300	5000×2500	6000x3000	8000×3500
Tabel LO8D	kg	10000	12000	15000	25000	50000
Spil
Spindeltype		BT50	BT50	BT50	BT50	BT50
RAM -type		T -type/420x420	T -type/420 × 420	T -type/460x460	T -type/460x460	T -type /500 × 500
Spindel max snelheid	p.m	3000 (versnelling)	3000 (versnelling)	3000 (versnelling)	3000 (versnelling)	3000 (versnelling)
Spindle max so {{{0}}} ed (0pt)	p.m	6000 (riem)	6000 (riem)	6000 (riem)	6000 (riem)	6000 (riem)
Spilkracht	Kw	22/26	22/26	30/37	30/37	40/49
Voeding
X/y/z -as snel	m/min	12/10/08	10/10/08	10/10/08	10/i0/08	10/10/08
Hulpmiddel Tijdschrift
Capaciteit		24/30/40	24/30/40	24/30/40	24/30/40	24/30/40
Max Too Diameter	mm	110/200	10/200	110/200	110/200	110/200)
Max Tool Lengte	mm	350	350	350	350	350
Max ook gewicht	kg	15	15	15	15	15
Nauwkeurigheid (VDI 3441)
X/Y/Z -positionering	mm	0.008/1000	0.008/1000	0.008/1000	0.008/1000	0.008/1000
X/Y/Z Herhaalbaarheid	mm	0.004/1000	0.004/1000	0.004/1000	0.004/1000	0.004/1000

Toepassingsvoorbeelden

Zhuzhou elektrische locomotief

Dalian Zhiyun: werkstation voor het bewerken van productielijn
